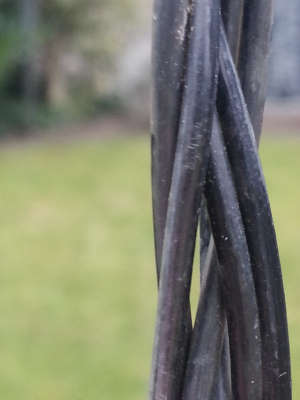

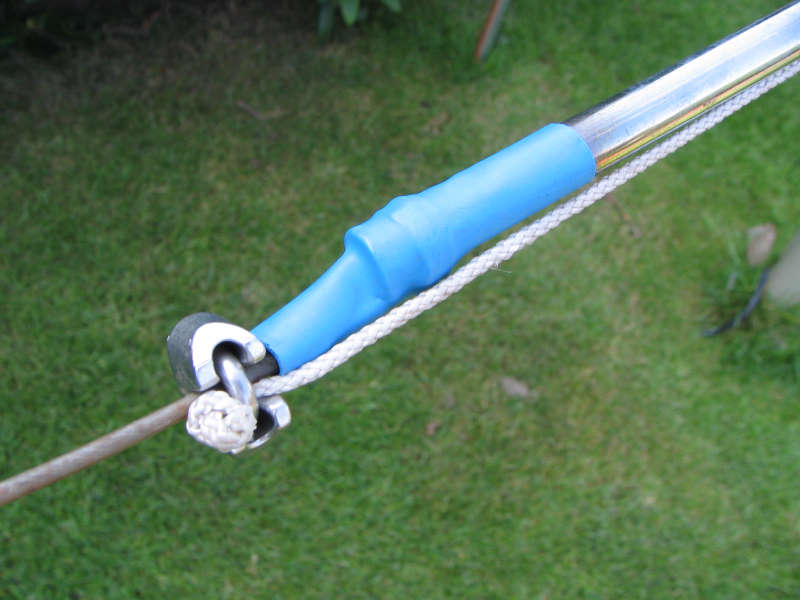

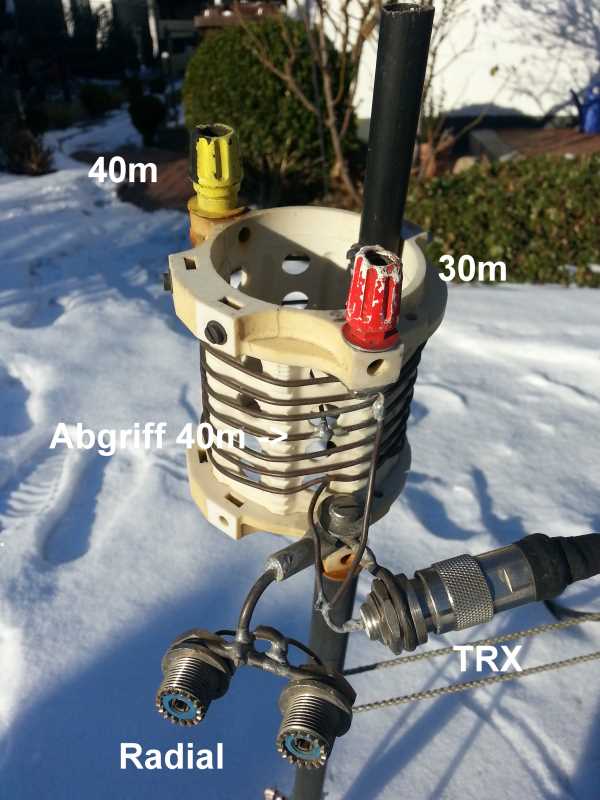

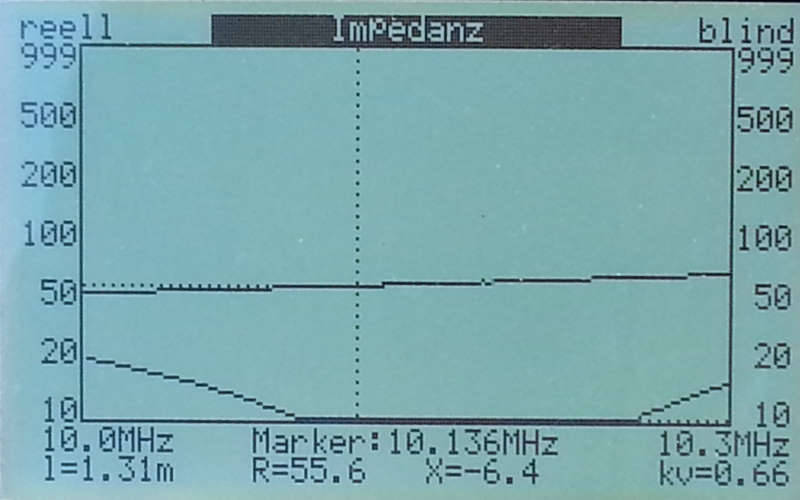

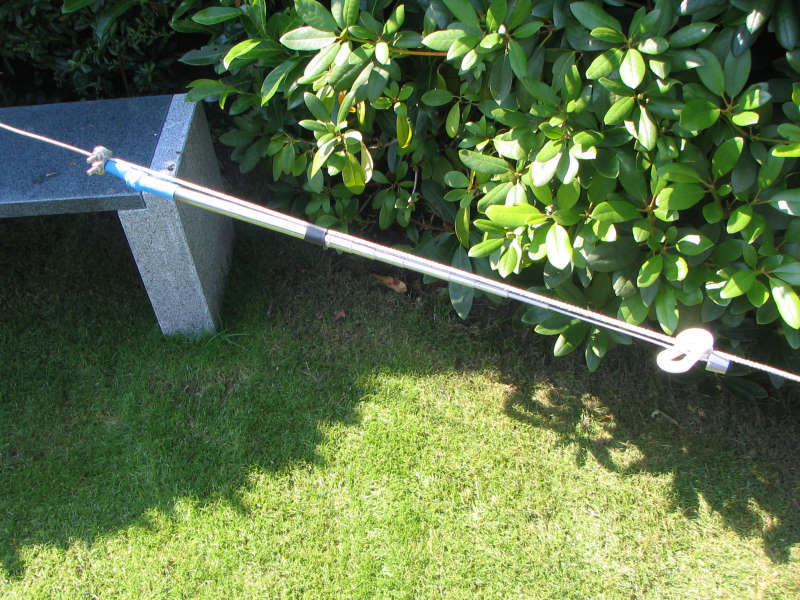

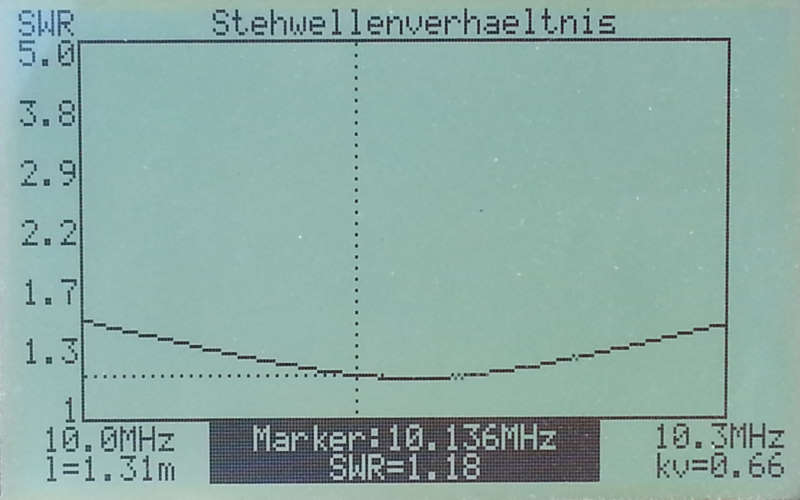

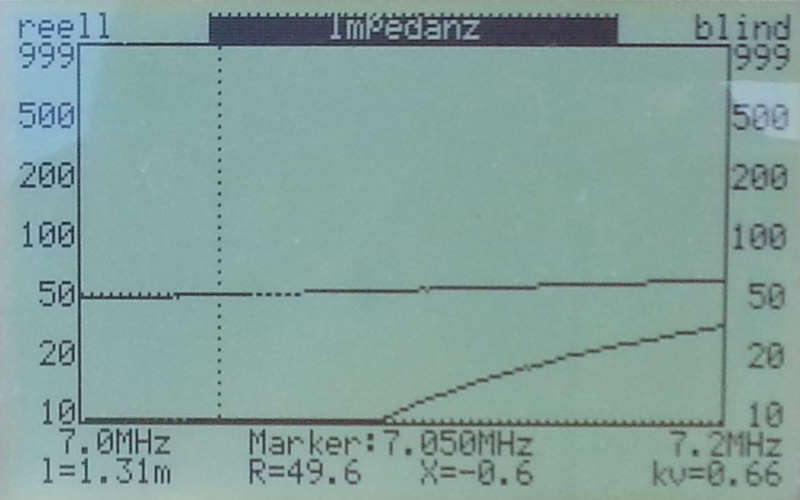

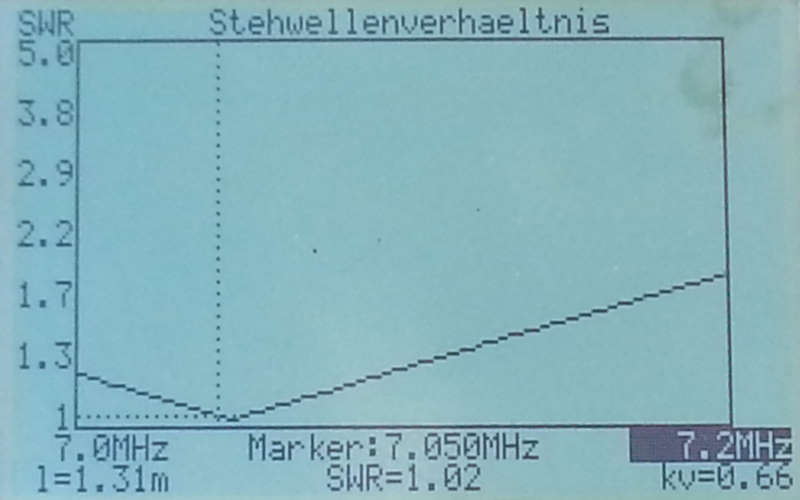

Vertikalantennen für 30m und 40m DL3GCB Für 30m und auch für 40m benutze ich den gleichen Antennentyp: eine λ/4 Vertikal- Antenne mit ungefähr gleich langem elevated Radial. Dieser Antennentyp hat sich in jeder Hinsicht für mich als erfolgreich erwiesen. Die Radials sind in ca. 1,2m Höhe gespannt, die Antennen sind also im eigentlichen Sinn keine Groud- Planes, sondern abgeknickte Dipols, deren einer Ast horizontal in Bodennähe verläuft. Durch die Kapazität gegen Erde wird das Radial kürzer sein müssen als der unbelastete Strahler. Die Antennen strahlen fast rundum, in Richtung der Radials jedoch etwas stärker. Der DX- Wire Mast ist für 40m etwas zu kurz, deshalb benutze ich am Fusspunt des Strahlers eine Verlängerungsspule als Ausgleich. Sie hat nur 3 Windungen, ein Einfluß auf die 40m Bandbreite ist nicht feststellbar.         30m: Stehwellenverhältnis   40m: Stehwellenverhältnis     So wünscht man sich den Verlauf des Stehwellen- Verhältnisses!   So wünscht man sich den Verlauf des Stehwellen- Verhältnisses!           30m: Impedanzverlauf   40m: Impedanzverlauf     Resonanz bei gewünschter Frequenz. Der Strahler besteht aus 6 zu einem Zopf geflochtenen Drähten und ist 6,66m lang. Der Radialdraht ist doppelt verdrillt und 7,5m lang. Der Längenunterschied ist das Resultat der unterschiedlichen Drahtstärken. Der Verkürzungsfaktor sinkt mit der Drahtstärke, d.h. ein dünner Draht hat VF=0.95 x λ/4, ein dicker VF=0.90 x λ/4   Resonanz bei gewünschter Frequenz. Der Strahler besteht aus 6 zu einem Zopf geflochtenen Drähten und ist 8,23m lang und hat im Fußpunkt eine Verlängerungsspule mit 3 1/2 Windungen. Der Radialdraht ist doppelt verdrillt und 11,37m lang. Der Längenunterschied ist das Resultat erstens der unterschiedlichen Drahtstärken und der fehlenden Verlängerungsspule. Der Verkürzungsfaktor sinkt mit der Drahtstärke, d.h. ein dünner Draht hat VF=0.95 x λ/4, ein dicker VF=0.90 x λ/4           Das Bild zeigt die Anschluss- Stelle für die 30m / 40m Strahler und Radials. Der 40m Strahler benötigt 3 1/2 Windungen der Spule zur Längenanpassung. Der 30m Strahler wird direkt mit der roten Buchse verbunden. Das ganze war zwar nur als Test- Provisorium gedacht, aber bekanntlich hält sowas ja besonders gut. "Never change a running System!"   Um den Strahler kürzer zu machen, verwende ich verflochtenen BW- Felddraht. Der ist stabil und Wetterfest. Ein weiterer Vorteil: Preiswert und einfach im Internet zu beschaffen.           Eine gute Möglichkeit der Resonanz- Frequenz- Einstellung einer Vertikal- Antenne mit elevated Radiel vorzunehmen, ist die Verwendung einer nicht mehr benötigten UKW- Radio Antenne. So etwas sollte man nie wegwerfen! Am Ende eines Radials leitend befestigt kann man leicht die richtige Radial- Länge einstellen. Auf diese Weise muss man nicht am Draht herumschnippeln - es ist am Ende sowieso immer zu kurz.   Die Detailansicht zeigt die Befestigung mit Hilfe eines Kunststoffseiles.   Zurück zur Antennen- Seite Bernd Novotny  •  Fasanenweg 32  •  24214 Gettorf
