10m -12m - 15m - 17m - 20m J-POLE ANTENNEN

Von meinen vertikalen Halbwellen- Dipol Antennen für 10m,12m,15m,17m und 20m, beschreibe ich im Folgenden hier die 12m Variante nicht. Diese 12m Antenne kam im Lauf der Zeit dazu, der Aufbau gleicht dem der 10m Version mit leichten Änderungen der Drahtlängen. Zunächst erstmal der grundsätzliche Aufbau: Es handelt sich um 5 Monoband- Halbwellen - Drahtantennen, die an einem 10m Heavy- Duty GFK Mast von DX- Wire hochgezogen werden und am unteren Ende eingespeist werden. Vertikale Halbwellen- Dipole sind lange bekannt, es gibt ein Patent aus dem Jahr 1909, in dem das Antennenprinzip beschrieben wird. Damals hatte die aufkommende Luftfahrt das Problem, eine Antenne zu haben, die in sich resonant ist und die keine Erdung braucht. Genau darauf lege ich ja auch Wert! Die Antenne soll unabhängig von den Gegebenheiten der Erde effektiv strahlen. Ich habe solche Antennen für die Bänder 10m, 12m, 15m, 17m und 20m gebaut. Für 30m und 40m reicht die Masthöhe nicht für Halbwellenstrahler. Dafür verwende ich Standard Viertelwellenstrahler, die ich an anderer Stelle beschreibe mit Radial wie eine normale GP. Später dazu mehr. Jede Antenne besteht wie im Bild rechts dargestellt aus einer "Hühnerleiter" (3), die durch ihre elektrische(!) Länge von λ/4 als Impedanzwandler wirkt und die niedrige Ausgangsimpedanz des Senders in eine hochohmige Impedanz transformiert. Am Ende der "Hühnerleiter" ist der λ/2 lange Antennen- Strahler (4) angeschlossen. So eine Antenne heißt, wenn sie 2 Strahler hat, auch "Zepp(elin)"- Antenne.

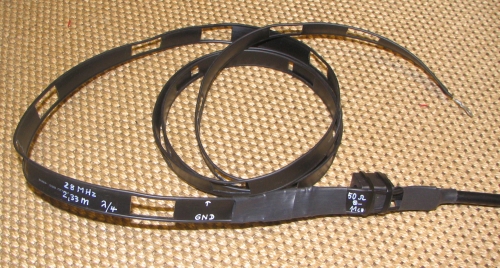

λ/4 Impedanzwandler: Zu Beginn der Antennenentwicklung habe ich mit einer Wireman 450 Ω Hühnerleiter Versuche gemacht. Die Leitung für die 10m- Antenne war insgesamt 2,33m lang. Die Einspeisung mit RG213 erfolgte im Abstand von 11,5cm vom kurzgeschlossenen Ende. Der λ/2 Strahler bestand aus separierter 2,5 mm2 Cu- Lautsprecherlitze. Der Strahler war 4,69m lang.

Diese Version war schon ganz zufriedenstellend.Die Antenne war resonant mit einem SWR unter 1,5. Nach dem ersten Regen war die Enttäuschung perfekt: Das SWR der Antenne war total schlecht, irgendwas war mit der Abstimmung passiert. Es stellte sich heraus, dass die Wireman Leitung offenbar durch Nässe ihre Wellenlaufzeit verändert (nasses Dielektrikum!) und damit die λ/4 Abstimmung verstimmt. Fazit: Wireman ist für das trockene Arizona gut aber nicht für das nasse Norddeutschland, jedenfalls dann, wenn es um abgestimmte Leitungen geht.

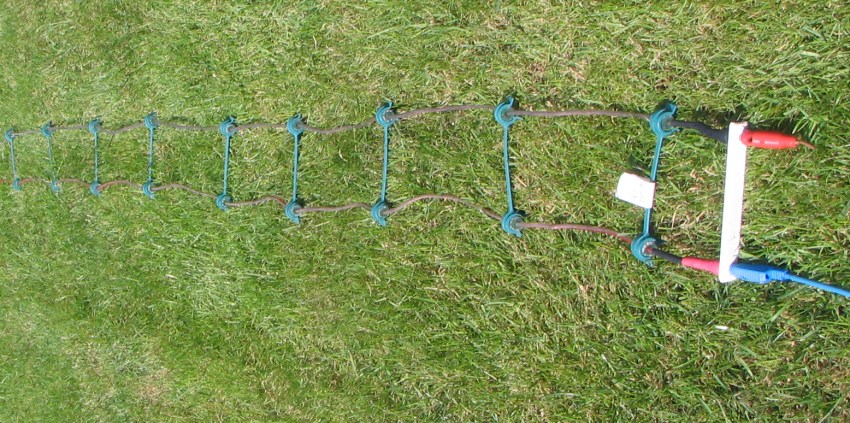

Da die Wireman- Leitung nicht funktionierte, probierte ich es mit einer Selbstbau- Hühnerleiter. Da sollte Nässe keine Rolle spielen, da das Luft- Dielektrikum durch Regen nicht wesentlich beeinflusst wird. Die Abstandhalter kamen aus dem Gartenbaumarkt, der Draht war wieder aufgedröselte Lautsprecherleitung. Die genaue Länge der Hühnerleiter ermittelte ich nach folgender Überlegung: Wenn ich eine Hühnerleiter mit 50Ω am Ende abschließe und die 50Ω am Anfang der Leitung zu messen sind (SWR=1), dann ist für die Meßfrequenz die Leitung λ/2 lang. Im Umkehrschluss: Ich will eine λ/4 für 14,200MHz. Dann muss ich bei 28,400MHz die Leitung mit 50Ω am Ende auf ein SWR von 1 am Anfang durch Änderung der Länge anpassen.

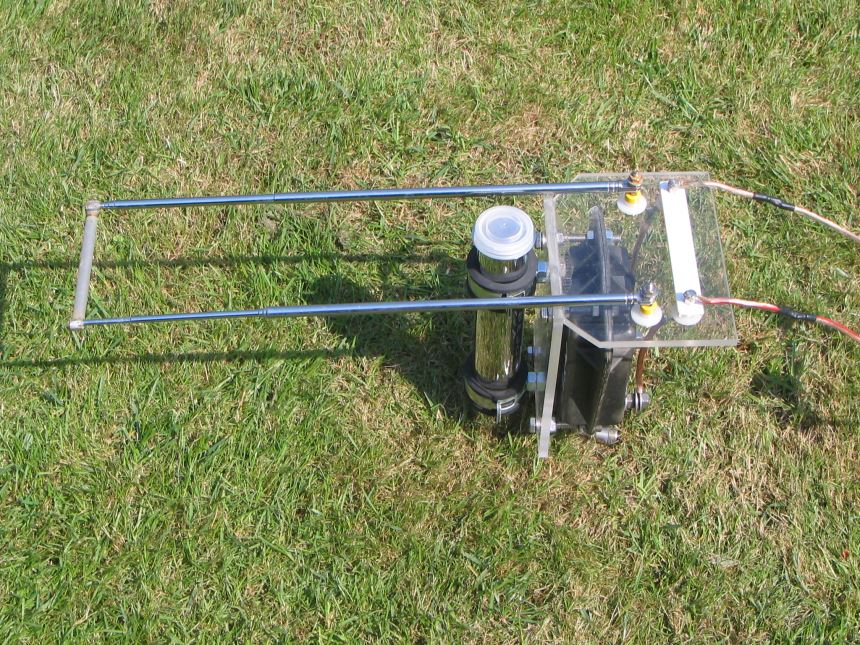

Die λ/4 Leitung wird am Ende kurzgeschlossen und nach ca 11% der Länge erfolgt die Einspeisung. An dieser Stelle beträgt die Impedanz des Systems 50Ω. Man kann direkt mit der Koaxleitung an die Hühnerleiter gehen oder man verwendet einen 1:1 Balun zur Symmetrierung. Beides hat bei mir gleichwertig funktioniert. Die Hühnerleiter strahlt fast nicht und ist auch relativ unempfindlich gegen nahe Gegenstände oder Gebüsche. Die Länge des Kurzschlußteils der Hühnerleiter kann ich mittels zweier am Ende verbundener UKW- Teleskopantennen feinjustieren. Diese UKW- Antennen sind ein unverzichtbares Hilfsmittel für den Antennenbau: Man kann so Strahler- oder Radial- Längen variieren ohne das typische "3 mal abgeschnitten und immer noch zu kurz!". Also immer schön aufheben, das sind wahre Schätzchen.

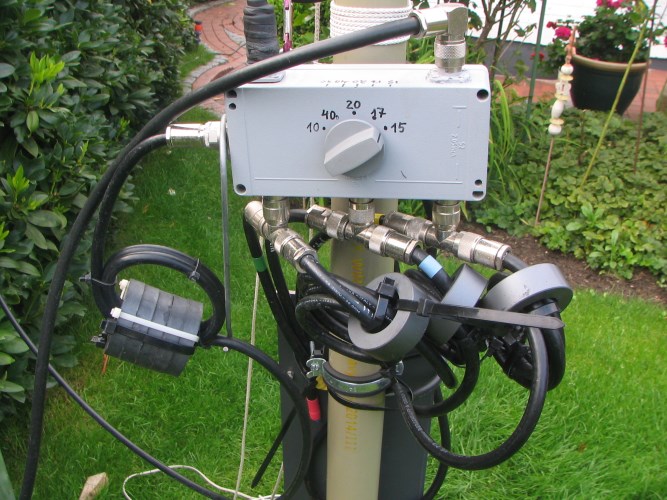

Für die jetzt optimale λ/4 Speiseleitung verwende ich RG213 Koaxialkabel. Dieses Kabel kann man aufrollen, muss es also nicht gestreckt im Garten liegen haben. Es ist wetterfest und hat sich jetzt über 1 Jahr draussen bewährt. Ich habe mit viel Rechnerei und Testerei optimale Längen herausgefunden, die ich in den rechts stehenden Links bereitstelle. Bei der Optimierung des SWR jeder Band- Antenne stellte ich eine kleine Empfindlichkeit des SWR gegen die Lage des Kabels fest. Diese Empfindlichkeit verschwindet, wenn man das λ/4 Kabelstück 3 bis 4 mal durch einen Ferritring zieht. Das verhindert Mantelwellen auf dem Kabel. Im Endausbau mit 4- Monoband J- Pole Antennen in Kombination mit einer 40m GP sieht das bei mir so aus (Bild Mitte)

Weiterführende Informationen und Abmessungen für einzelne Bänder sind über die unten liegenden Tasten zu erreichen.
